آلة اختبار مسمار القفل (مسمار الكوتّر) للعوازل ذات الوصلة الكروية وفق المواصفة IEC 60383-1

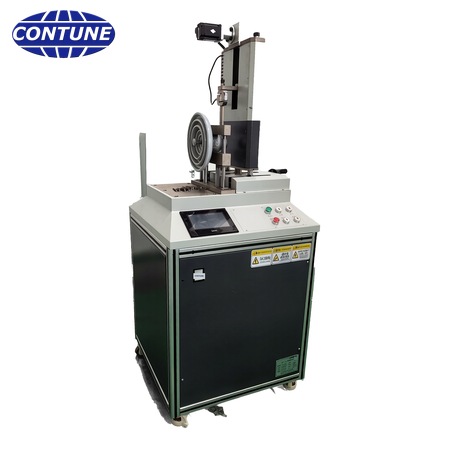

تتحقق آلة اختبار مسمار القفل CT-LP26 — ويُطلق عليها أيضاً اسم جهاز اختبار مسمار الكوتّر — من نظام القفل في الوصلات الكروية للعوازل وفقاً للمواصفة IEC 60383-1. يُطبَّق حمل الشد على طول محور مسمار القفل ويزداد تدريجياً حتى ينزلق المسمار خارج مكانه، ويُسجَّل الحمل الأقصى تلقائياً. تستخدم الآلة لدى مصنّعي العوازل الزجاجية القرصية والعوازل الخزفية (السيراميكية) القرصية والعوازل المركّبة، وكذلك لدى مختبرات الاختبارات الكهربائية وشركات الكهرباء.

ما هو مسمار القفل (مسمار الكوتّر) في العازل؟

مسمار القفل — ويُسمى أيضاً مسمار الكوتّر أو مشبك القفل — هو الجزء الصغير والحاسم في سلسلة العوازل ذات الوصلة الكروية. فهو يقفل الوصلة بين عناصر العازل والتجهيزات المعدنية ويمنع الوصلة من الخروج من مكانها.

ماذا يتحقق اختبار مسمار القفل؟

في المواصفة IEC 60383-1 يُسمى اختبار العيّنة المقابل التحقق من نظام القفل: يجب أن يتحمل مسمار القفل حمل الشد المحدد، المطبَّق على طول محور المسمار، دون أن ينزلق خارج الوصلة. وفي الآلة CT-LP26 يُطبَّق الحمل على طول محور المسمار ويزداد تدريجياً حتى يبدأ المسمار بالانزلاق، وبذلك تُقاس القيمة القصوى وتُسجَّل كنتيجة للاختبار.

كيف يُطبَّق حمل الشد على المسمار من نوع R ومن نوع W؟

بالنسبة للمسمار من نوع R، تُطبِّق أداة مناسبة حمل الشد على طول محور المسمار عند عين المسمار.

بالنسبة للمسمار من نوع W، يُطبِّق قضيب فولاذي مستطيل بمقطع F5×T وفق المواصفة JB/T 8181 الحمل على طول المحور على الطرفين المقوّسين للمسمار على شكل W.

ما هي العوازل التي يمكن اختبارها؟

تغطي آلة واحدة مسامير القفل لعناصر العوازل بقدرات 70 كيلونيوتن و120 كيلونيوتن و210 كيلونيوتن و300 كيلونيوتن و420 كيلونيوتن و550 كيلونيوتن، أي مقاسات المسامير 16 و20 و24 و28 و32 و36 المحددة في المواصفة JB/T 8181.

• العازل القرصي الزجاجي والعازل القرصي الخزفي (السيراميكي) — عنصر واحد، أو عنصران موصولان على التوالي
• العازل المركّب (البوليمري) للشد — نظام القفل لعازل مفرد

كيف تُبنَى الآلة؟

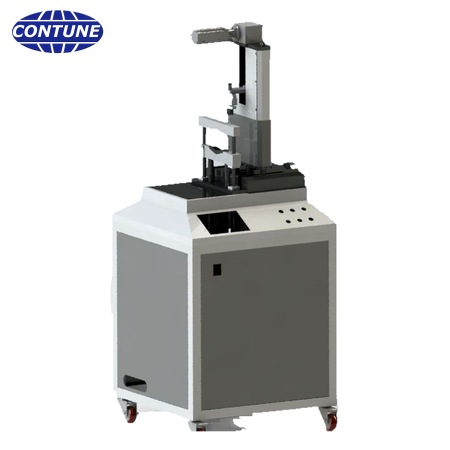

يُصنع الهيكل الرئيسي من مقاطع ألومنيوم صناعية ويُجمَّع من أجزاء ملحومة ومثقوبة ومُفرزة، مما يحافظ على دقة التشغيل ويجعل التركيب بسيطاً. تتكوّن وحدة الشد من خطّاف وخلية تحميل وعجلة يدوية ومحمل خطي دقيق، ويستخدم جهاز التحريك والتموضع عجلة يدوية صغيرة مع دليل خطي عالي الدقة. ويوفّر متحكّم منطقي قابل للبرمجة (PLC) من علامة معروفة مع شاشة لمس مدمجة عدّاً دقيقاً وتشغيلاً بسيطاً، وتظهر القيمة القصوى مباشرة على الشاشة. ويحافظ غطاء الحماية مع نظام تحكم وحماية أمان كامل على سلامة المشغّل والجهاز في جميع ظروف العمل.

من يستخدم هذه الآلة لاختبار مسامير القفل؟

تستخدمها الشركات المصنّعة للعوازل الزجاجية والخزفية والمركّبة، وكذلك مختبرات الاختبارات الكهربائية وشركات الكهرباء، للتحقق النوعي وعلى العيّنات والروتيني من نظام القفل في العوازل.

خدمة ما بعد البيع

• ضمان لمدة سنة واحدة على الجهاز
• تحديث مجاني دائم للبرمجيات
• دعم فني مجاني لمدة 3 سنوات؛ خدمة استشارات فنية مدفوعة بدءاً من السنة الرابعة

عن شركة Contune International Co., Ltd

تصمّم وتصنّع شركة Contune International Co., Ltd آلات الاختبار وآلات الإنتاج الخاصة بصناعة العوازل الكهربائية. وبفضل مهندسي الميكانيكا والفنيين ذوي الخبرة في إنتاج العوازل، فإننا نفهم العوازل والمواصفات ذات الصلة، وقد صُمّمت أجهزة الاختبار لدينا لتلبية إجراءات الاختبار في مواصفات IEC وANSI وBS وDIN.
