جهاز فحص الانحراف المحوري والقطري للعوازل القرصية الخزفية والزجاجية وفق المواصفة IEC 60383-1

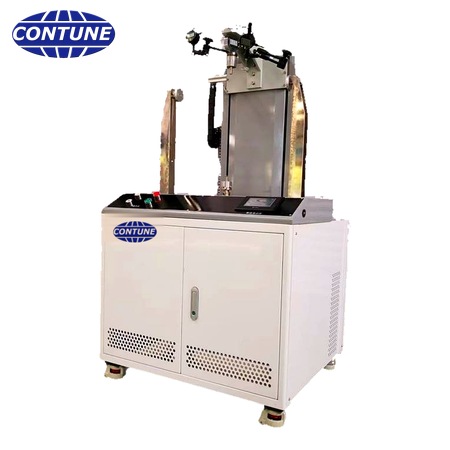

يجري جهاز فحص انحراف العوازل CT-AD26 الفحص البعدي لعناصر العوازل القرصية الخزفية والزجاجية وفقاً للمواصفة IEC 60383-1 — البند 17، التحقق من الأبعاد، والبند 22، التحقق من الإزاحات المحورية والقطرية والزاوية. ويقيس جهاز واحد قطر القرص والارتفاع الإنشائي والانحراف المحوري والانحراف القطري للعنصر. وتستخدمه الشركات المصنّعة للعوازل القرصية وشركات الكهرباء والمختبرات الكهربائية لفحص الاستلام وللاختبارات النوعية والروتينية.

لماذا يلزم الفحص البعدي لعنصر العازل؟

يُعد الفحص البعدي من الاختبارات الأساسية، على العيّنات والروتينية، لعنصر عازل من سلسلة العوازل. ويجب أن يكون قطر المظلة والارتفاع الإنشائي للعنصر وكذلك الانحراف المحوري والانحراف القطري للعنصر جميعها ضمن الحدود التي تحددها المواصفة؛ وإلا فلا يمكن تجميع العنصر في سلسلة ولا يمكن قبوله.

ماذا يفحص الجهاز CT-AD26؟

تغطي أداة تثبيت واحدة الفحص البعدي الكامل الذي تطلبه المواصفة:

• قطر القرص (قطر المظلة) — حتى 500 مم
• الارتفاع الإنشائي — مدى فعّال لا يقل عن 400 مم
• الانحراف المحوري للعنصر
• الانحراف القطري للعنصر

كيف تُقاس الانحرافات؟

جهاز القياس من نوع العرض الرقمي عالي الدقة، ولذلك تكون القراءة مباشرة ودقيقة ويمكن تصفيرها عند أي موضع محدد. وبالنسبة للانحراف المحوري والانحراف القطري، يحسب الجهاز تلقائياً أقصى انحراف وأدنى انحراف، دون الحاجة إلى حسابات يدوية مرهقة.

ما هي العوازل التي يمكن فحصها؟

ينطبق الجهاز على عناصر العوازل القرصية الخزفية والزجاجية بقدرات 70 و160 و210 و300 و420 و550 كيلونيوتن، أي على مقاسات الوصل 16 و20 و24 و28 و32 و36، لعنصر مفرد.

كيف يُبنَى الجهاز؟

يُصنع الهيكل الرئيسي من مقاطع ألومنيوم صناعية ويتكوّن من آلية شد مسبق وجهاز رفع وغطاء حماية وأجزاء تثبيت وجهاز قياس القطر. ويُبنى جهاز قياس القطر بمحامل خطية دقيقة، ويستخدم جهاز التحريك والتموضع عجلة يدوية صغيرة مع دليل خطي عالي الدقة. وتُصنع الأجزاء باللحام والثقب والتفريز، مما يحافظ على دقة التشغيل ويجعل التركيب بسيطاً. ويوفّر مستشعر من علامة معروفة عدّاً دقيقاً وموثوقاً، كما أن رأس العرض الرقمي سهل التشغيل.

خفيف ومتنقل — دون تغذية من الشبكة

الجهاز خفيف بما يكفي لينقل من مكان إلى آخر، ولا يحتاج جهاز القياس إلى أي مصدر تغذية خارجي. ولذلك يمكن نقله إلى حيث توجد العيّنات، دون الحاجة إلى نقل العيّنات إلى الآلة.

من يستخدم هذا الجهاز لفحص الانحراف؟

تستخدمه الشركات المصنّعة للعوازل القرصية وشركات الكهرباء والمختبرات الكهربائية لفحص استلام العناصر المشتراة وللفحص البعدي في الاختبارات النوعية والروتينية.

خدمة ما بعد البيع

• ضمان لمدة سنة واحدة على الجهاز
• خدمة تحديث مجانية دائمة للبرمجيات

عن شركة Contune International Co., Ltd

تُعد شركة Contune International Co., Ltd من أقوى الشركات المصنّعة لآلات الاختبار وآلات الإنتاج في صناعة العوازل الكهربائية. ولدينا مهندسو ميكانيكا وفنيون ذوو خبرة في إنتاج العوازل، وسنوات من الخبرة في تصميم الآلات وتطويرها وإنتاجها وخدمتها، مما يجعلنا أكثر فهماً للعوازل والمواصفات ذات الصلة. وقد صُمّمت آلاتنا لتلبية أنواع الاختبارات المختلفة في المواصفات الفنية IEC وANSI وBS وDIN، وتستخدم آلات الإنتاج لدينا للعوازل البوليمرية — مثل آلة العصر، وآلة تركيب المظلات، وآلة الفلكنة، وجهاز الوسم بالليزر — على نطاق واسع لدى عشرات من مصنّعي العوازل في الصين وخارجها.
