منصة فحص الانحرافات البعدية للعوازل الداعمة (التوازي، واللامركزية، والتقوس، وزاوية المظلة) وفق GB/T 8287.1 والمواصفة IEC 60168 الملحق A

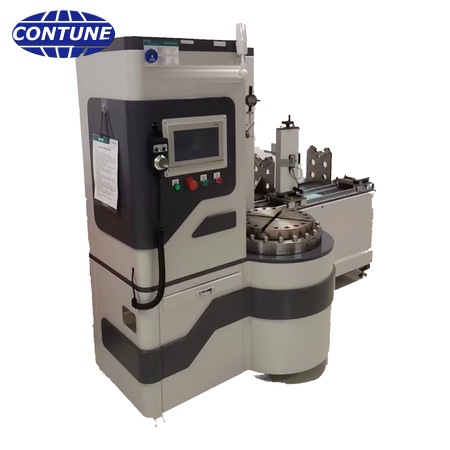

تجري منصة فحص الانحرافات البعدية للعوازل الداعمة CT-PD26 فحوصات انحراف الشكل والموضع التي تتطلبها المواصفة GB/T 8287.1-2008، الملحق A — طرق فحص انحرافات الشكل والموضع للعوازل الداعمة، وهي تقابل الملحق A من المواصفة IEC 60168 (طرق اختبار تفاوتات التوازي، واللامركزية، والانحراف الزاوي، والتقوس، وزاوية المظلة للعوازل الداعمة) والبند 5.1 من المواصفة IEC 60168، التحقق من الأبعاد — اختبار النوع والاختبار بالعينة. وتفحص منصة واحدة، تتكون من وحدة قياس رأسية ووحدة قياس أفقية، عازلاً داعماً يصل ارتفاعه الإنشائي إلى 1000 مم من حيث: التوازي، واللامركزية، والتقوس، وزاوية المظلة، والانحراف الزاوي لثقوب التثبيت، والارتفاع الإنشائي، وقطر المظلة. وتستخدم المنصة لدى مصنعي العوازل الداعمة وشركات الكهرباء ومختبرات الاختبارات الكهربائية في الاختبارات بالعينة والفحص البعدي الدوري.

لماذا يجب فحص انحرافات الشكل والموضع في العازل الداعم؟

يحدد الملحق A من المواصفة IEC 60168 / GB/T 8287.1 طرق فحص تفاوتات التوازي، واللامركزية، والانحراف الزاوي، والتقوس، وزاوية المظلة للعوازل الداعمة. وإذا تجاوز أي من هذه الانحرافات التفاوت المسموح، فلا يمكن تركيب العازل بشكل صحيح على الهيكل، ولا تتطابق ثقوب التثبيت مع التجهيزات المعدنية، وقد لا تُحفظ مسارات التسرب والمسافات العازلة المحددة. ولذلك فإن التحقق من الأبعاد وفق البند 5.1 هو اختبار نوع واختبار بالعينة يجب أن يجتازه كل تصميم من تصاميم العوازل الداعمة قبل التسليم.

ماذا تفحص منصة CT-PD26؟

تغطي منصة واحدة الفحص الكامل لانحرافات الشكل والموضع للعازل الداعم:

• توازي السطحين الطرفيين
• اللامركزية — أقصى انحراف بين محوري دائرتي مركزي ثقوب التثبيت العلوية والسفلية
• التقوس (الاستقامة) لمحور العازل
• زاوية المظلة
• الانحراف الزاوي لثقوب التثبيت
• الارتفاع الإنشائي
• قطر المظلة

ويمكن إرسال بيانات قياس فحوصات التوازي، واللامركزية، والتقوس، وزاوية المظلة عبر Modbus-RTU التسلسلي أو Modbus-TCP عبر الإيثرنت.

وحدة القياس الرأسية

تجري الوحدة الرأسية فحوصات التوازي، واللامركزية، والتقوس، وزاوية المظلة بمساندة برنامج القياس المخصص. وتستقبل العوازل الداعمة التي يصل قطر شفة التجهيزات المعدنية فيها إلى φ400 مم وارتفاعها الإنشائي إلى 1 م (قابل للتخصيص). ويدور القرص الدوار 360° دون حد، وتتحرك وحدة القياس رأسياً على كامل ارتفاع 1 م (أبعاد التركيب وارتفاع القياس قابلة للتخصيص). ويُجهز القرص بمجارٍ على شكل T أو ثقوب ملولبة أو لوح تكييف يُصنع وفق رسم شفة العميل. وتقيس مؤشرات رقمية بمدى ±25,4 مم (قابل للتخصيص) الانحراف الأفقي والمحوري مع حساب آلي للانحراف؛ كما يمكن جمع البيانات بالكابل ونقلها إلى نظام التحكم في الزمن الحقيقي. وتحصل دورة واحدة آلياً على مجموعات بيانات الاختبار الأربع، وتتحكم في سير الاختبار، وتصدر الإحصاءات في نهايته. وتحمي مفاتيح الحد حركات الآلية، ويمكن ضبط عتبة الحماية.

وحدة القياس الأفقية

تجري الوحدة الأفقية فحوصات الانحراف الزاوي لثقوب التثبيت والارتفاع الإنشائي وقطر المظلة بقراءة رقمية. وتُبنى الآلة الرئيسية على هيكل ملحوم تُشغّل أسطحه على ماكينة تفريز بالتحكم الرقمي ومزوّد بأدلة خطية دقيقة؛ وتضم وحدة القياس ووحدة الرفع ومقياس الميل الرقمي والواقيات ومثبتات الآلة وجهاز الإسناد، وترتكز على عجلات قابلة للتسوية تتيح نقلها إلى موضع قياس مناسب. وجميع أجهزة العرض رقمية وتعمل بالبطارية.

المواصفات الفنية

ترد المواصفات الكاملة للوحدتين وواجهات الاتصال ونطاق التوريد في تبويب المعلومات الفنية.
