نظام اختبار RIV – جهاز قياس جهد التأثير الراديوي (RI) للعوازل عالية الجهد — IEC 60437:2023

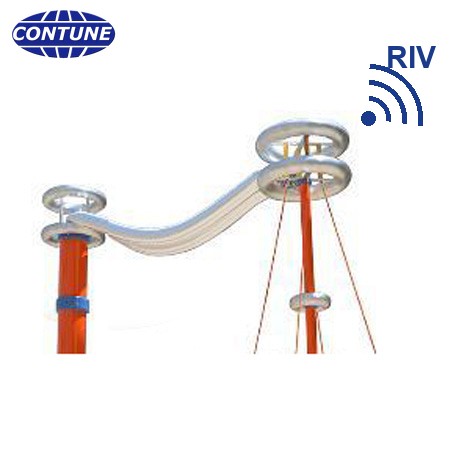

نظام اختبار RIV (نظام مراقبة جهد التأثير الراديوي) هو حل مخبري متكامل لاختبار التداخل الراديوي لعوازل خطوط النقل الهوائية عالية الجهد، سواء كانت من الخزف أو الزجاج المقسّى أو البوليمر المركّب. صُمم النظام وفقاً للمواصفة IEC 60437:2023 (الإصدار 3.0)، ويقيس جهد التأثير الراديوي (RIV) الناتج عن تفريغ الإكليل على المعدات المعدنية وحلقات تدرج الجهد وأسطح الأجنحة، وذلك على عوازل نظيفة وجافة، باستخدام مستقبل شبه ذروي وفق CISPR 16-1-1 عند التردد 0,5 ميغاهرتز / 1 ميغاهرتز (مع إمكانية اختيار المدى 0,5–2 ميغاهرتز). جهد الاختبار وزمن التحمل قابلان للضبط والبرمجة، وتُسجَّل منحنيات RIV–الجهد وجهد انطفاء الإكليل تلقائياً، وتغطي الطرازات المتوفرة المدى من 150 كيلوفولت إلى 1000 كيلوفولت لفئات الجهد العالي جداً والجهد الفائق.

نظام اختبار RIV في لمحة

• المطابقة: المواصفة IEC 60437:2023 (الإصدار الثالث)، ومستقبل القياس مطابق لـ CISPR 16-1-1.
• ما يقيسه: جهد التأثير الراديوي (RIV) بوحدة ديسيبل ميكروفولت (dBμV) الناتج عن تفريغ الإكليل على سلاسل العوازل والمعدات المعدنية وحلقات تدرج الجهد.
• عينة الاختبار: سلاسل عوازل نظيفة وجافة من الخزف أو الزجاج المقسّى أو البوليمر المركّب، لخطوط هوائية بتيار متردد أو مستمر أعلى من 1000 فولت.
• تردد القياس: 0,5 ميغاهرتز أو 1 ميغاهرتز قياسياً، مع إمكانية اختيار المدى 0,5–2 ميغاهرتز؛ كاشف شبه ذروي وفق CISPR 16.
• الاقتران: مقاومة اقتران قياسية مقدارها 300 أوم.
• مدى الجهد: طرازات من 150 كيلوفولت إلى 1000 كيلوفولت؛ ويمكن تخصيص جهود وقدرات وتدريع أخرى حسب الطلب.

أهم المزايا والخصائص

• مطابقة كاملة للمواصفتين IEC 60437:2023 و CISPR 16-1-1 — معتمدة لدى شركات الكهرباء ومختبرات الجهد العالي وجهات إصدار الشهادات الخارجية.
• جهد اختبار قابل للضبط — يُضبط بشكل مستمر ويُبرمج حتى جهد التقييم المحدد أو جهد التشغيل أو متطلبات المشروع.
• زمن تحمل قابل للضبط — زمن التثبيت عند 1,1 × جهد الاختبار المحدد قابل للتكوين من قِبل المستخدم (دقيقة واحدة، أو 5 دقائق، أو أكثر)، ويغطي بذلك الاختبار النوعي وفق IEC وإجراء الاختبار السريع في المصنع.
• تصميم نمطي قابل للتخصيص — الجهد المقنن، والقدرة، وغرفة التدريع، وبرمجيات التشغيل الآلي، وقالب التقرير، وقائمة الملحقات، كلها قابلة للتخصيص؛ فالمواصفات لا تقتصر على جدول الطرازات القياسية.
• مقاومة اقتران قياسية مقدارها 300 أوم مع مستقبل RIV شبه ذروي عالي الدقة ومستوى ضجيج منخفض.
• تسلسل اختبار آلي — التحكم في رفع الجهد وخفضه، والتسجيل الآلي للبيانات، ورسم منحنيات RIV–الجهد، وتحديد جهد انطفاء الإكليل.
• تقارير قابلة للتتبع — تصدير التقارير بصيغتي PDF / CSV، قابلة للتتبع بالكامل لتقديم ملف اختبار نوعي وفق IEC.
• السلامة — أقفال أمان وحماية من القفزات الكهربائية للتشغيل في مختبر الجهد العالي.

التطبيقات

• الاختبار النوعي لعوازل الخزف والزجاج والبوليمر المركّب عالية الجهد وفق IEC 60437.
• اختبار القبول في المصنع (FAT) وفحص العينات من الدفعات لدى مصنعي العوازل.
• البحث والتطوير وتقييم سلوك الإكليل لسلاسل العوازل وحلقات تدرج الجهد ومعدات الخطوط.
• مختبرات الجهد العالي الخارجية، ومعاهد البحوث التابعة لشركات الكهرباء، وتأهيل المواد لمشاريع خطوط النقل.
• التحقق من أداء التداخل الراديوي لمعدات خطوط النقل الهوائية.

المواصفات المرجعية

• IEC 60437:2023 — اختبار التداخل الراديوي على العوازل عالية الجهد (الإصدار 3.0، يحل محل الإصدار 2.0:1997).
• CISPR 16-1-1 — مواصفات أجهزة القياس وطرق قياس الاضطرابات الراديوية والمناعة.
• IEC 61284 — الخطوط الهوائية — متطلبات واختبارات المعدات المعدنية.

طريقة الاختبار ومعايير القبول (IEC 60437:2023)

يُجرى اختبار التداخل الراديوي وفق IEC 60437 في المختبر على عينات عوازل نظيفة وجافة:

1. تجهيز عينة العازل النظيفة والجافة، وتركيب الموصل المحاكي وحلقات تدرج الجهد وفق ترتيب التشغيل الفعلي.
2. رفع الجهد إلى 1,1 × جهد الاختبار المحدد وتثبيته لزمن التحمل المضبوط (5 دقائق كحد أدنى للاختبار النوعي).
3. خفض الجهد تدريجياً وتسجيل قيمة RIV عند كل نقطة جهد حتى 30 % من جهد الاختبار.
4. إعادة رفع الجهد إلى 1,1 × جهد الاختبار المحدد وتثبيته لمدة دقيقة واحدة.
5. الخفض مرة أخرى، وتسجيل قراءات RIV، ورسم منحنى RIV–الجهد، وتحديد جهد انطفاء الإكليل.
6. بالنسبة للاختبار السريع للدفعات في المصنع: تطبيق 1,1 × جهد الاختبار لمدة دقيقة واحدة على الأقل، ثم قياس RIV عند جهد التقييم المحدد.

تحدد المواصفة IEC 60437:2023 طريقة الاختبار، أما الحد المسموح لـ RIV (dBμV) فيحدده المشتري في مواصفة المشروع أو الاتفاق الفني. ومن معايير القبول الشائعة: ألا تتجاوز قيمة RIV عند جهد التشغيل المحدد 60 dBμV (عند 0,5 ميغاهرتز، قيمة شبه ذروية)، وأن يكون جهد انطفاء الإكليل أعلى من أقصى جهد تشغيلي لخط النقل.

الأسئلة الشائعة حول اختبار RIV

1. ما هي مراقبة RIV للعوازل؟

مراقبة RIV تعني قياس جهد التأثير الراديوي، أي الضجيج الراديوي الترددي الناتج عن تفريغ الإكليل على سلاسل العوازل عالية الجهد ومعداتها المعدنية. ويقيّم اختبار RIV أداء التداخل الراديوي لعوازل خطوط النقل الهوائية، وتحدده المواصفة IEC 60437.

2. ما هي المواصفة التي يتبعها نظام اختبار RIV؟

يتبع نظام اختبار RIV المواصفة IEC 60437:2023 (الإصدار الثالث الذي حل محل الإصدار الثاني الصادر عام 1997)، ويطابق مستقبل القياس فيه متطلبات CISPR 16-1-1. وتحدد المواصفة طريقة الاختبار، أما الحد العددي لـ RIV بوحدة dBμV فيحدده المشتري في مواصفة المشروع أو الاتفاق الفني.

3. هل يمكنه اختبار العوازل المركّبة والزجاجية والخزفية؟

نعم. يختبر النظام سلاسل العوازل الخزفية، وسلاسل عوازل الزجاج المقسّى، وسلاسل عوازل البوليمر المركّب، بما في ذلك عوازل الأعمدة المركّبة وعوازل الأعمدة المجوفة التي يغطيها الإصدار الثالث من IEC 60437.

4. هل يُجرى اختبار RIV في ظروف رطبة أو ملوثة؟

لا. يُجرى اختبار RIV المخبري وفق IEC 60437 على عوازل نظيفة وجافة عند درجة حرارة 10–35 °C ورطوبة نسبية 45–75 %. أما اختبارات التداخل الراديوي تحت المطر أو الترطيب أو التلوث فتخرج عن نطاق IEC 60437 وتتبع منشورات أخرى مثل CISPR 18-2.

5. هل يمكن ضبط الجهد وزمن التحمل؟

نعم. يرفع إجراء اختبار RIV المعتاد الجهد إلى 1,1 × جهد الاختبار المحدد ويثبته لزمن تحمل قابل للتكوين — 5 دقائق كحد أدنى للاختبارات النوعية، أو دقيقة واحدة على الأقل لإجراء الاختبار السريع في المصنع. كما أن جهد الاختبار نفسه قابل للضبط والبرمجة حتى جهد التقييم المحدد.

6. كيف أختار طراز نظام اختبار RIV المناسب؟

يُختار الطراز بحسب أعلى جهد للشبكة التي تُستخدم فيها العوازل المختبرة: RIV-150 لسلاسل فئة 132 كيلوفولت، و RIV-250 لفئة 220 كيلوفولت، و RIV-500 لسلاسل الجهد العالي جداً 400–500 كيلوفولت، و RIV-1000 لسلاسل الجهد الفائق 1000 كيلوفولت. ولأن الجهد المقنن والقدرة والتدريع قابلة للتخصيص، فإن التحديد النهائي للمواصفات يتم عادةً وفق تخطيط مختبرك ومواصفة المشروع، وليس وفق الجدول القياسي وحده.

معدات اختبار العوازل ذات الصلة

يندرج نظام اختبار RIV هذا ضمن مجموعة معدات الاختبار الكهربائي للعوازل. وتورّد شركة Contune أيضاً معدات اختبار تردد القدرة للعوازل لاختبارات تحمل الجهد والقفز السطحي الجاف وتحت المطر واختبار الثقب، إضافة إلى جهاز اختبار القوة الكهروميكانيكية المجمّعة للعوازل لعناصر السلاسل. يمكنك استعراض الكتالوج الكامل لآلات اختبار العوازل للاطلاع على حلول الاختبار الميكانيكية والكهربائية.

تواصل مع فريقنا الهندسي للحصول على ورقة البيانات الفنية التفصيلية، ومخطط التوزيع، وعرض السعر، وحالات مرجعية لأنظمة اختبار RIV في مختبر العوازل عالية الجهد لديك.
