عند طلب نظام اختبار RIV للعوازل، حدد العينة وتركيبها وجهد التقييم وتردده والمستقبل ودائرة الاقتران والضجيج الخلفي المقبول وبيانات التقرير. تصنيف الجهد وحده لا يضمن قياسا صالحا؛ فقد تنتج دائرة الاختبار نفسها تفريغا إكليليا يؤثر في القراءة.

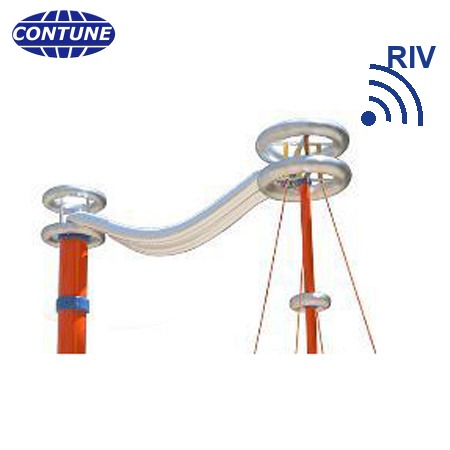

تصف IEC 60437:2023 اختبارا مختبريا على عوازل نظيفة وجافة عند 0.5 أو 1 ميغاهرتز، أو ترددات أخرى بين 0.5 و2 ميغاهرتز. ويشمل النطاق خطوط القدرة العلوية للتيار المتردد أو المستمر وخطوط الجر بجهد اسمي أعلى من 1000 فولت. تعرض صفحة Contune مستقبلا شبه قمي وفق CISPR 16-1-1 واقترانا بقيمة 300 أوم وتحكما قابلا للبرمجة وخيارات من 150 إلى 1000 كيلوفولت. تأكد من التكوين المعروض فعليا في عرض السعر.
وصف العينة وتركيبها
قدم أبعاد العازل الخزفي أو الزجاجي أو المركب أو سلسلته، وبيانات الموصل والتجهيزات وحلقات توزيع المجال واتجاه التعليق. قد يغير التفريغ على التجهيزات نتيجة القياس حتى إذا لم يتغير العازل.
بيانات طلب العرض
| البند | المعلومات المطلوبة |
|---|---|
| المصدر | الجهد الأقصى، التيار المتردد أو المستمر، القدرة والتنظيم |
| المستقبل | التردد ونوع الكاشف والمعايرة وعدم اليقين |
| الاقتران | الممانعة والمخطط والكابلات والتأريض |
| الضجيج الخلفي | قياس ضجيج الدائرة بالطريقة المتفق عليها وخطة المعالجة |
| التقرير | هوية العينة والجهد والتردد وقراءة RIV ووحدتها والتكوين |
اطلب مخطط الدائرة الكامل ونطاق المعايرة. يجب أن تحدد مواصفات المشتري حد القبول ونقطة التقييم؛ ولا يمكن اشتقاقهما من جهد الجهاز الاسمي.
التحقق أثناء اختبار القبول FAT
- راجع الأبعاد والمسافات والعزل والتأريض.
- تحقق من المعايرة والتردد والضجيج الخلفي.
- نفذ تسلسل الجهد على تركيب ممثل واحتفظ بالقراءات المؤرخة.
- اختبر تصدير البيانات وأقفال الأمان والإيقاف الطارئ والتفريغ الآمن.
أسئلة شائعة
هل يشمل الاختبار العينات المبللة؟
يصف نطاق IEC 60437 عوازل نظيفة وجافة داخل المختبر.
هل تردد 0.5 ميغاهرتز هو الوحيد؟
لا. يذكر النطاق 1 ميغاهرتز أيضا وترددات أخرى بين 0.5 و2 ميغاهرتز. حدد تردد العقد.
هل يكفي مصدر مصنف عند 500 كيلوفولت؟
لا. يجب أيضا التحقق من المستقبل والاقتران وشكل العينة والضجيج الخلفي.
